ОАрПо * 5 – 2.7
ТУ У 31.3-00214534-036-2004 |
| Волоконно-оптические кабели с сердечником модульной конструкции, армированные арамидными нитями, с наружной оболочкой из полиэтилена |
| Маркообразование: |
| ОАрПо-[a]-[b] [c]5([d]x[e]+[f])-2.7 |
| [a] центральный силовой элемент: |
| • C – стальной |
| • без обозначения – диэлектрический |
| [b] количество оптических волокон в кабеле, возможные значения: |
| • 4, 8, 12, 14, 16, 18, 20, 24, 26, 28, 30, 32, 36, 40, 48, 60, 65, 70, 75, 80 |
| [c] тип оптического волокна |
| • E – одномодовое (ITU-T G.652B) |
| • A – одномодовые с расширенной рабочей полосой волн (ITU-T G.652D, ITU-T G.657A1) |
| • C – одномодовое с ненулевой смещенной дисперсией (ITU-T G.655) |
| • M – многомодовое с соотношением диаметров сердцевины и оболочки 50 : 125 мкм (ITU-T G.651) |
| • B – многомодовое с соотношением диаметров сердцевины и оболочки 62.5 : 125 мкм (IEC 60793-2) |
| [d] 1 ... 5 – количество оптических модулей в кабеле |
| [e] количество оптических волокон в модуле: |
| • 1 ... 16 |
| [f] количество изолированных медных жил в кабеле |
| Оптические модули дополняются кордельными заполнителями до полного количества элементов сердечника |
|
|
|
| Возможно изготовление кабелей с двумя медными изолированными жилами дистанционного питания вместо двух кордельных заполнителей |
| Возможно изготовление кабелей в климатическом исполнении ХЛ |
| Возможно изготовление кабелей с заполнением сердечника гидрофобным гелем или с «сухим сердечником» (с водоблокирующими нитями и лентами) |
| Возможно изготовление кабелей с количеством элементов сердечника до 18 включительно |
|
|
|

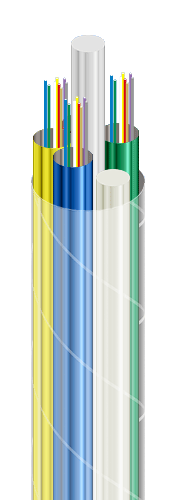

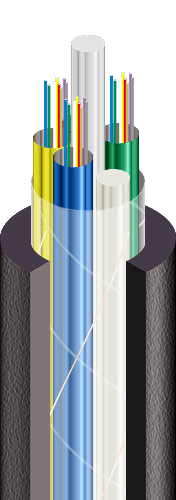

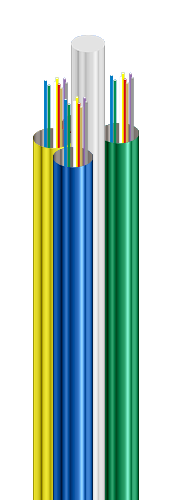

| Пример обозначения при заказе (соответствует рисунку конструкции): |
| ОАрПо-32A5(4x8)-2.7 • ТУ У 31.3-00214534-036-2004 |
|
|
|
| Кабели применяются для: |
| • прокладки в кабельной канализации, блоках, трубах, защитных полиэтиленовых трубах (в т.ч. методом пневмопрокладки), при отсутствии угрозы повреждения грызунами |
